Подготовка к работе с мультиметром
Прежде чем приступить к диагностике, убедитесь, что телевизор полностью отключён от сети питания. Выньте вилку из розетки и подождите минимум 10-15 минут, чтобы конденсаторы разрядились.

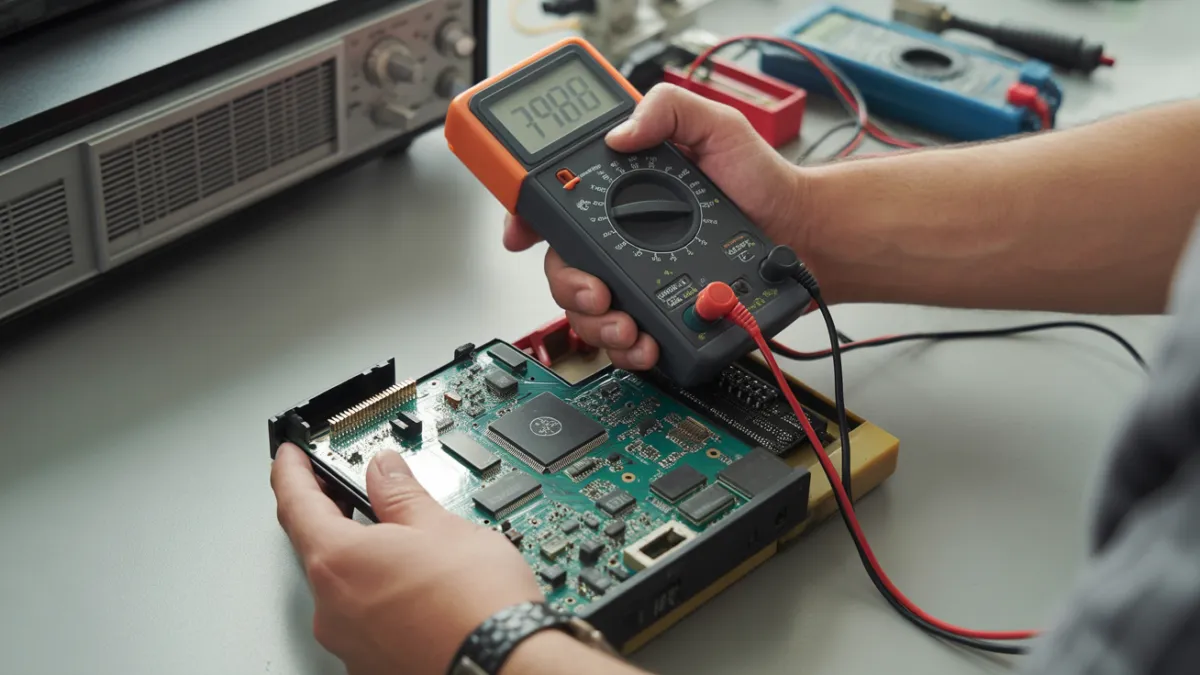

Для работы вам потребуется цифровой мультиметр — он более точен и удобен в использовании, чем аналоговый. Проверьте состояние измерительных щупов: они должны быть целыми, без повреждений изоляции.
Основные режимы измерения
В диагностике телевизоров чаще всего используются три режима мультиметра:
- Измерение сопротивления (Ω) — для проверки резисторов, предохранителей, обмоток трансформаторов
- Проверка диодов (⟶|) — для тестирования полупроводниковых элементов
- Измерение напряжения (V) — для контроля питающих напряжений
Проверка предохранителей
Сетевой предохранитель — первый элемент, который следует проверить при отсутствии признаков жизни у телевизора. Переведите мультиметр в режим измерения сопротивления на диапазон 200 Ом.
Исправный предохранитель должен показывать сопротивление близкое к нулю (0,1-0,5 Ом). Если прибор показывает «1» или «OL» — предохранитель перегорел и требует замены.
<\!-- IMAGE_2 -->
Диагностика резисторов
Резисторы проверяются в режиме измерения сопротивления. Важно: перед измерением обязательно выпаяйте один конец резистора из схемы, иначе показания будут неточными из-за влияния параллельно включённых цепей.
Сравните измеренное значение с номиналом, указанным на корпусе резистора или в схеме. Отклонение более чем на 20% обычно указывает на неисправность элемента.
Проверка конденсаторов
Электролитические конденсаторы — частая причина неисправностей в блоках питания телевизоров. Визуально осмотрите конденсаторы: вздутие верхней части, подтёки электролита — явные признаки неисправности.
Для измерения выпаяйте конденсатор из схемы. Переведите мультиметр в режим измерения ёмкости (если такой есть) или используйте режим сопротивления. При подключении щупов к выводам конденсатора сопротивление должно сначала быть низким, а затем постепенно возрастать — это означает процесс зарядки.
Тестирование диодов и транзисторов
Переведите мультиметр в режим проверки диодов. У исправного диода в прямом направлении (красный щуп на анод, чёрный на катод) должно быть падение напряжения 0,6-0,7В для кремниевых диодов. В обратном направлении — показания должны стремиться к бесконечности.
Биполярные транзисторы проверяются как два диода: база-эмиттер и база-коллектор. Для транзистора n-p-n типа красный щуп подключается к базе, чёрный поочерёдно к эмиттеру и коллектору.
Проверка обмоток трансформаторов
Строчный трансформатор и трансформатор блока питания проверяются в режиме измерения сопротивления. Первичная обмотка сетевого трансформатора обычно имеет сопротивление 50-200 Ом, вторичные обмотки — от единиц до десятков Ом.
Отсутствие проводимости (бесконечное сопротивление) указывает на обрыв обмотки. Очень низкое сопротивление (менее 1 Ом для первичной обмотки) может свидетельствовать о витковом замыкании.
Меры безопасности
Помните основные правила безопасности при работе с телевизором:
- Всегда отключайте устройство от сети перед началом работ
- Разряжайте высоковольтные конденсаторы с помощью изолированной отвёртки
- Не прикасайтесь к элементам схемы голыми руками
- Используйте исправный инструмент с неповреждённой изоляцией
Правильное использование мультиметра поможет вам быстро локализовать неисправность и сэкономить время на ремонте. Помните: точная диагностика — половина успешного ремонта\!
